Trong ngành công nghiệp điện tử hiện đại, linh kiện bán dẫn đóng vai trò then chốt quyết định hiệu suất và khả năng hoạt động của mọi thiết bị. Từ điện thoại thông minh, máy tính, đến ô tô điện và hệ thống tự động hóa - tất cả đều không thể thiếu một loại linh kiện quan trọng: mạch tích hợp hay còn gọi là IC (Integrated Circuit).
Bài viết này từ TechCare.vn sẽ phân tích toàn diện về cấu tạo và công dụng của IC, đến ứng dụng thực tế và kinh nghiệm làm việc với linh kiện này trong môi trường chuyên nghiệp.
Giới thiệu về IC - Mạch tích hợp

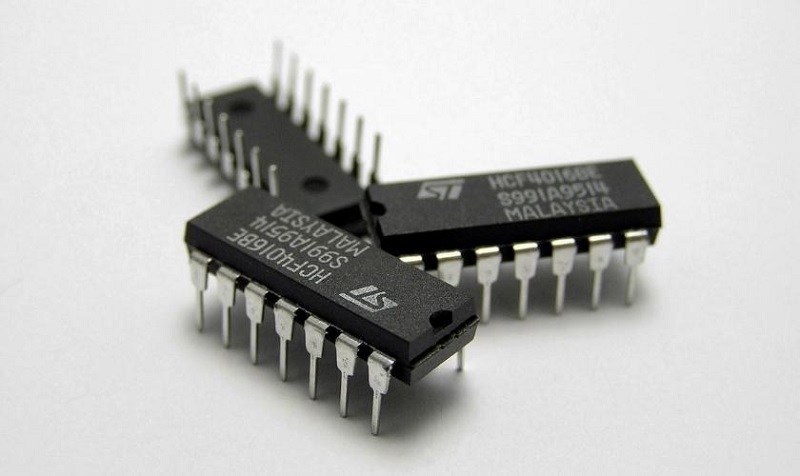

Định nghĩa IC
IC (Integrated Circuit) - mạch tích hợp là một vi mạch điện tử được chế tạo bằng cách tích hợp hàng triệu (thậm chí hàng tỷ) linh kiện bán dẫn như transistor, điện trở, tụ điện và diode trên một đế (substrate) bán dẫn duy nhất, thường là silicon. Khác với mạch rời (discrete circuit) sử dụng các linh kiện riêng lẻ hàn nối với nhau, IC tạo ra một khối thống nhất, compact và có độ tin cậy cao.
Lịch sử phát triển
Năm 1958, Jack Kilby tại Texas Instruments đã chế tạo thành công mạch tích hợp đầu tiên sử dụng germanium. Gần như cùng thời điểm, Robert Noyce tại Fairchild Semiconductor phát triển IC silicon với công nghệ planar - nền tảng cho ngành sản xuất IC hiện đại. Phát minh này đã mang về giải Nobel Vật lý năm 2000 cho Kilby.
Từ những IC đơn giản chỉ chứa vài chục transistor, công nghệ đã tiến hóa theo định luật Moore: số lượng transistor trên chip tăng gấp đôi mỗi 18-24 tháng. Hiện nay, các bộ vi xử lý hiện đại có thể chứa hơn 50 tỷ transistor trên diện tích chỉ vài cm².
Xem thêm: Virus máy tính là gì? Cách phòng chống và diệt virus hiệu quả nhất TPM 2.0 là gì? Những tính năng nổi bật của TPM 2.0 Router là gì? Chức năng của Router là gì? Có các loại Router nào? Màn hình vô cực là gì? Đánh giá chi tiết từ A-Z về màn hình vô cực
Ý nghĩa của IC trong công nghiệp điện tử
IC đã thay đổi hoàn toàn cách thiết kế và sản xuất thiết bị điện tử. Trước kia, một máy tính cần cả căn phòng để chứa hàng nghìn bóng đèn chân không. Ngày nay, một con chip nhỏ hơn móng tay có thể thực hiện hàng tỷ phép tính mỗi giây.
Việc tích hợp nhiều linh kiện trên một chip mang lại các lợi ích vượt trội: giảm kích thước, tiêu thụ điện năng thấp hơn, tăng tốc độ xử lý nhờ rút ngắn khoảng cách giữa các linh kiện, giảm nhiễu và tăng độ tin cậy do ít điểm hàn hơn.
Cấu tạo chi tiết của IC
Cấu trúc vật lý
Đế silicon (Silicon Wafer): Nền tảng của IC là một lớp silicon tinh khiết đơn tinh thể, được cắt thành các tấm mỏng (wafer) dày khoảng 0.5-0.75mm với đường kính 200-300mm (có thể lên đến 450mm ở công nghệ mới nhất).
Các lớp bán dẫn: Trên đế silicon, các vùng pha tạp (doping) được tạo ra bằng cách thêm tạp chất như phosphorus (tạo vùng N) hoặc boron (tạo vùng P). Sự kết hợp các vùng P và N tạo nên các transistor, diode và linh kiện khác.
Lớp cách điện: Thường là silicon dioxide (SiO₂) hoặc vật liệu điện môi khác, ngăn cách các lớp dẫn điện và bảo vệ cấu trúc bên trong.
Lớp kim loại hóa: Các lớp kim loại (thường là nhôm hoặc đồng) được lắng đọng để tạo đường dẫn điện kết nối các linh kiện. IC hiện đại có thể có 10-15 lớp kim loại.
Lớp thụ động (Passivation Layer): Lớp bảo vệ cuối cùng, thường là silicon nitride, bảo vệ chip khỏi ẩm, tạp chất và tác động cơ học.
Các thành phần cơ bản bên trong IC
Transistor: Là "viên gạch" xây dựng nên IC. Transistor MOS (Metal-Oxide-Semiconductor) có ba cực: gate (cực cổng), drain (cực máng), source (cực nguồn). Bằng cách điều khiển điện áp tại gate, có thể bật/tắt dòng điện giữa drain và source.
Điện trở: Được tạo từ vùng silicon pha tạp hoặc lớp polysilicon. Giá trị điện trở được kiểm soát bởi độ dày, chiều rộng và nồng độ tạp chất.
Tụ điện: Thường được tạo từ hai lớp dẫn điện ngăn cách bởi lớp điện môi (SiO₂ hoặc vật liệu high-k). Tụ điện trong IC có giá trị nhỏ, thường từ vài picofarad đến vài trăm picofarad.
Diode: Được hình thành từ mối nối P-N, cho phép dòng điện đi theo một chiều. Trong IC, diode thường được dùng để bảo vệ ESD (Electrostatic Discharge).
Vỏ bọc và chân IC
Các kiểu vỏ phổ biến:

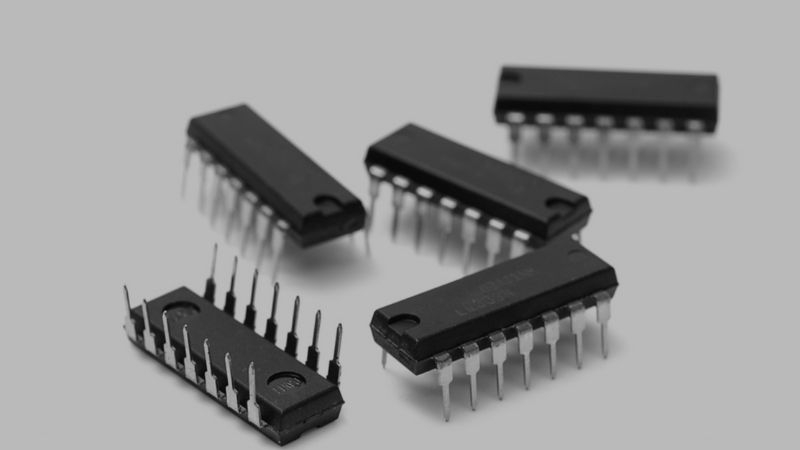

- DIP (Dual In-line Package): Hai hàng chân song song, dễ cắm vào breadboard, phù hợp với học tập và thử nghiệm

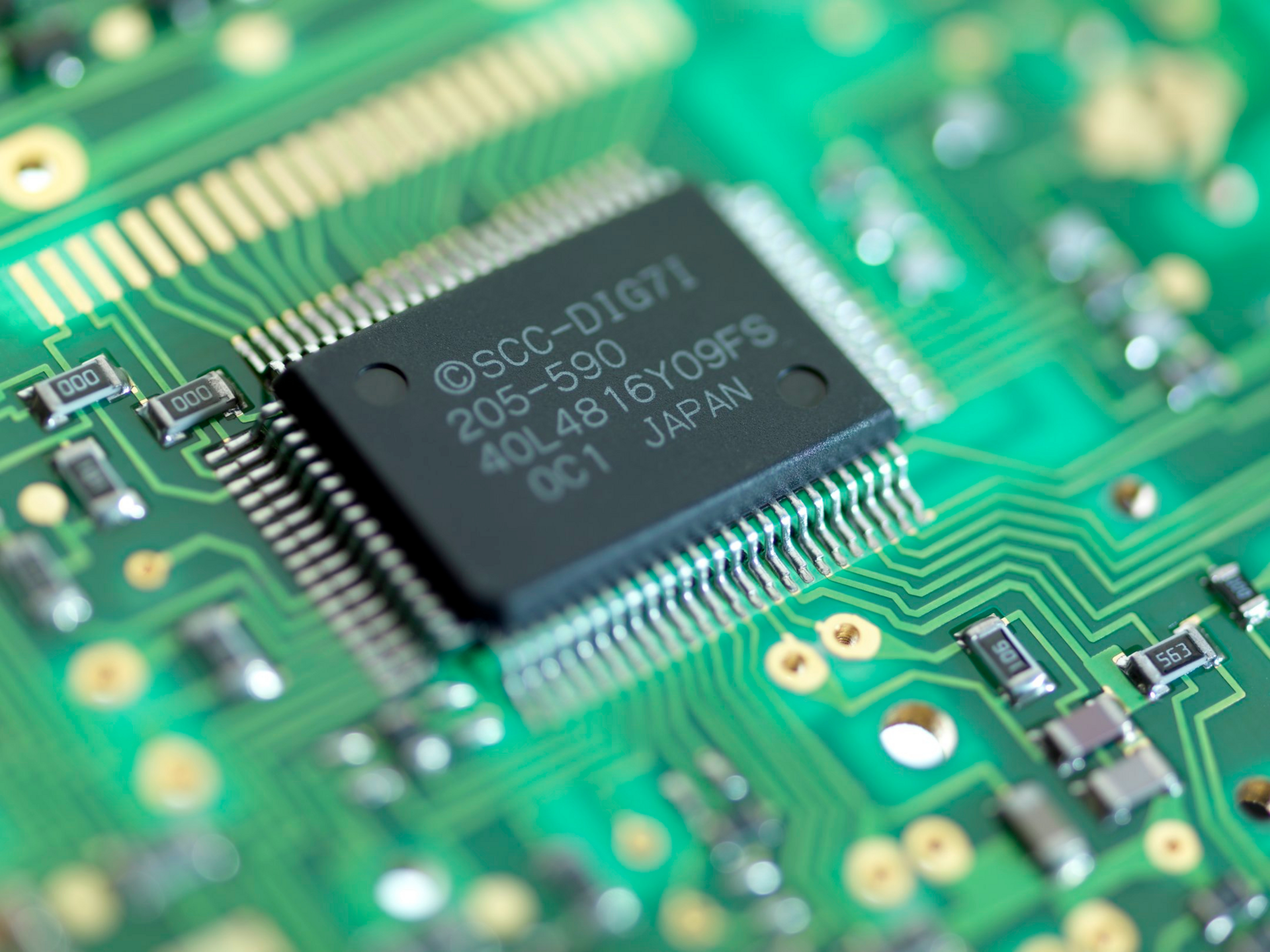

- SMD/SMT (Surface Mount Device/Technology): Gắn trực tiếp lên bề mặt PCB, tiết kiệm không gian. Các dạng phổ biến: SOIC, TSSOP, QFP, QFN, BGA
- BGA (Ball Grid Array): Các chân hàn là những quả cầu hàn xếp thành mảng, cho mật độ chân cao và hiệu năng nhiệt tốt
- CSP (Chip Scale Package): Kích thước vỏ gần bằng kích thước chip, cực nhỏ gọn
Chức năng các chân: Mỗi chân IC có chức năng riêng được quy định trong datasheet:
- Chân nguồn (VCC, VDD) và chân mass (GND, VSS)
- Chân tín hiệu vào/ra (I/O pins)
- Chân điều khiển đặc biệt (enable, reset, chip select)
- Chân không kết nối (NC - No Connection)
Hướng dẫn làm việc với IC
Đọc datasheet IC
Datasheet là tài liệu kỹ thuật chi tiết do nhà sản xuất cung cấp. Các thông tin quan trọng cần nắm:
Thông số điện tuyệt đối (Absolute Maximum Ratings): Giới hạn không được vượt quá như điện áp nguồn tối đa, dòng điện tối đa, nhiệt độ hoạt động. Vượt quá các giới hạn này sẽ làm hỏng IC vĩnh viễn.
Điều kiện hoạt động khuyến nghị (Recommended Operating Conditions): Phạm vi giá trị để IC hoạt động ổn định và đúng thông số, thường hẹp hơn giá trị tuyệt đối.
Đặc tính điện (Electrical Characteristics): Các thông số như điện áp logic, dòng tiêu thụ, tốc độ chuyển mạch, độ trễ truyền lan (propagation delay).
Sơ đồ chân (Pinout Diagram): Cho biết vị trí và chức năng từng chân. Chú ý chân số 1 thường được đánh dấu bằng chấm tròn hoặc vết khía.
Sơ đồ ứng dụng điển hình (Typical Application Circuit): Mạch mẫu giúp hiểu cách sử dụng IC, các linh kiện ngoại vi cần thiết.
Quy trình lắp đặt IC

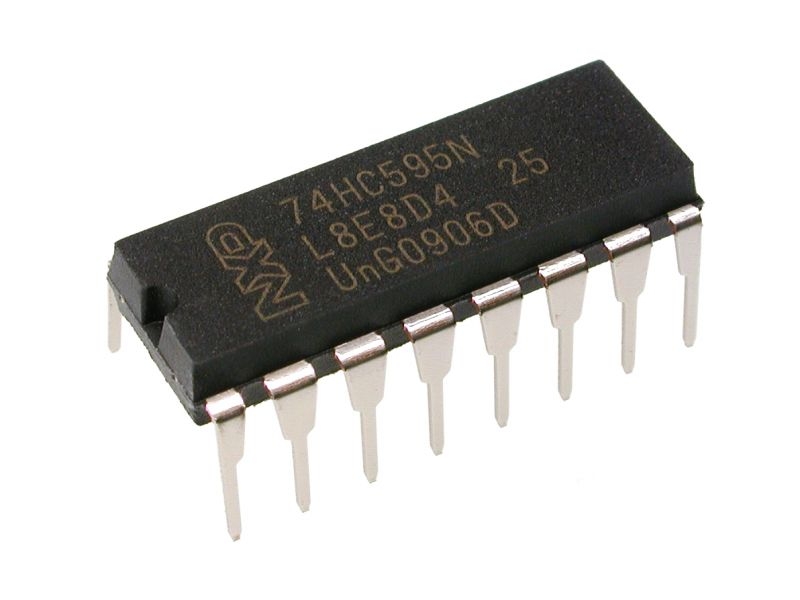

Lắp IC DIP:
- Kiểm tra hướng IC bằng cách xác định chân số 1 (có dấu chấm hoặc vết khía)
- Chú ý khoảng cách giữa hai hàng chân phải khớp với breadboard hoặc socket
- Đặt IC vuông góc với bề mặt, ấn nhẹ nhàng đều tại thân IC, tránh gây áp lực lên chân
- Nếu cần hàn, sử dụng nhiệt độ 300-350°C, thời gian hàn ngắn (2-3 giây/chân)

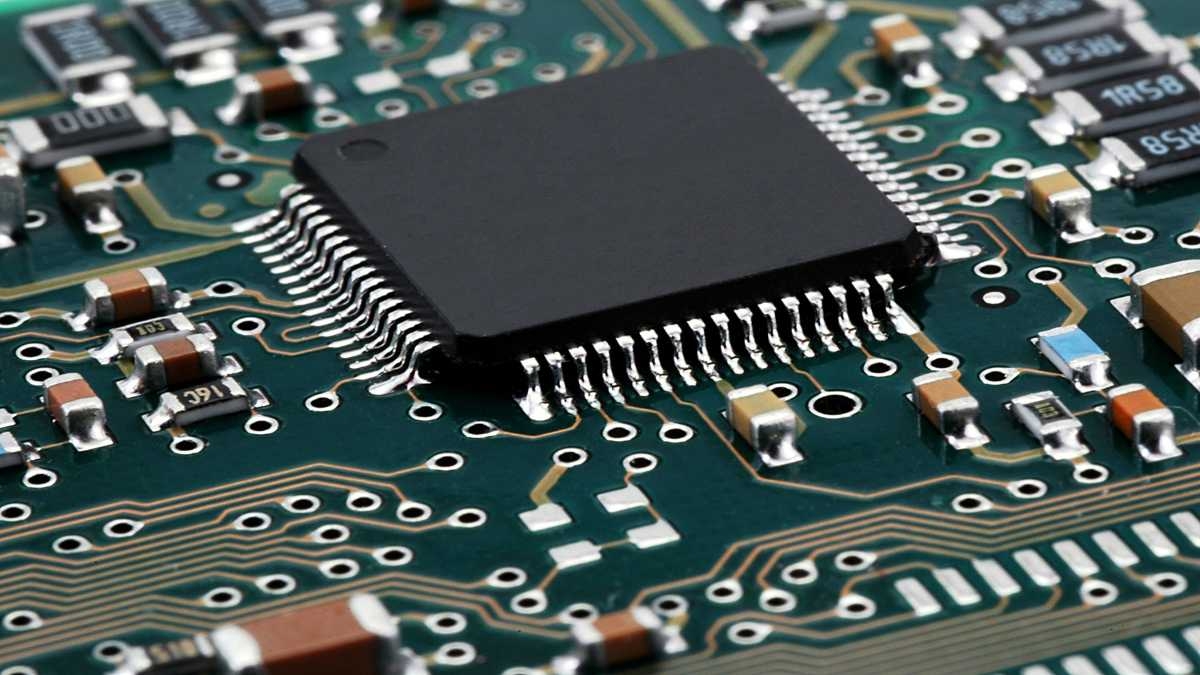

Lắp IC SMD:
- Thoa flux lên các pad hàn trên PCB
- Đặt IC đúng vị trí, căn chỉnh các chân với pad
- Hàn cố định một chân góc để giữ IC
- Kiểm tra lại vị trí, nếu sai có thể hâm nóng lại và điều chỉnh
- Hàn các chân còn lại bằng mỏ hàn nhỏ hoặc dùng kỹ thuật drag soldering
- Với BGA, cần dùng máy hàn hồi lưu (reflow) hoặc hot air station
Kiểm tra IC
Kiểm tra bằng đồng hồ vạn năng: Đo điện trở giữa các chân nguồn và mass để phát hiện ngắn mạch. Đo forward voltage của các diode bảo vệ ESD (thường 0.4-0.7V).
Kiểm tra hoạt động: Cấp nguồn đúng thông số, đo điện áp tại các chân I/O, kiểm tra tín hiệu bằng oscilloscope hoặc logic analyzer.
Kiểm tra nhiệt độ: Dùng súng đo nhiệt hồng ngoại hoặc camera nhiệt. IC hoạt động bình thường nóng nhẹ, nếu nóng bất thường (>70-80°C) có thể bị lỗi.
Kinh nghiệm và mẹo làm việc với IC
Bảo quản IC đúng cách
Tránh tĩnh điện: IC CMOS rất nhạy với tĩnh điện. Bảo quản trong túi chống tĩnh điện, sử dụng băng đeo cổ tay chống tĩnh điện và thảm ESD khi làm việc. Độ ẩm phòng nên duy trì 40-60% để giảm tĩnh điện.
Nhiệt độ và độ ẩm: Bảo quản ở nhiệt độ 15-30°C, độ ẩm dưới 60%. IC SMD nhạy cảm độ ẩm (MSL - Moisture Sensitivity Level) cần bảo quản trong tủ chống ẩm hoặc túi hút chân không với gói hút ẩm.
Tránh ánh sáng mạnh: IC EPROM với cửa sổ thạch anh cần che kín ánh sáng UV để tránh xóa dữ liệu không mong muốn.

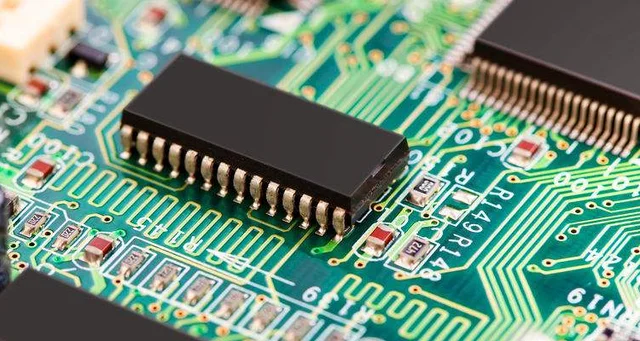

Mẹo thiết kế mạch với IC
Tụ lọc nguồn (Decoupling Capacitor): Đặt tụ gốm 100nF càng gần chân nguồn IC càng tốt (trong bán kính 5mm). Với IC tiêu thụ lớn, thêm tụ điện phân 10-100µF ở xa hơn. Điều này giúp ổn định nguồn và giảm nhiễu do đóng ngắt nhanh của các transistor bên trong.
Đường mạch in (PCB Trace): Với IC số tốc độ cao, cần chú ý độ dài và impedance của đường tín hiệu. Tránh góc vuông 90°, dùng góc 45° hoặc cung tròn. Đường clock và tín hiệu nhạy nên tách xa đường nguồn và motor.
Giải nhiệt: IC công suất cao cần pad nhiệt (thermal pad) kết nối với lớp đồng rộng hoặc radiator. Sử dụng thermal via để dẫn nhiệt xuống lớp đồng mặt sau.
Bảo vệ đầu vào: Thêm điện trở nối tiếp (100-1kΩ) ở các chân input dễ bị tác động từ bên ngoài. Diode TVS hoặc zener giúp bảo vệ khỏi quá áp.
Khắc phục các lỗi thường gặp
IC không hoạt động
Nguyên nhân: Nguồn sai, IC cắm sai chiều, IC hỏng do tĩnh điện, chân bị đứt hoặc ngắn mạch.
Cách khắc phục:
- Đo điện áp tại chân VCC và GND, kiểm tra có đúng giá trị nguồn quy định không
- Xác minh lại hướng IC, chân số 1 phải đúng vị trí
- Kiểm tra continuity các chân từ IC đến mạch
- Đo dòng tiêu thụ, nếu quá cao (>10 lần bình thường) là IC ngắn mạch bên trong
- Loại bỏ IC khỏi mạch và test riêng với mạch đơn giản
IC nóng bất thường
Nguyên nhân: Quá tải đầu ra, ngắn mạch, nguồn cấp quá cao, tản nhiệt kém.
Cách khắc phục:
- Đo dòng điện tiêu thụ, so sánh với datasheet (thường 1.5-2 lần là ngưỡng cảnh báo)
- Kiểm tra tải kết nối với IC, có thể ngắn mạch hoặc trở kháng quá thấp
- Kiểm tra điện áp nguồn, có thể do regulator hỏng cấp điện áp cao hơn
- Cải thiện tản nhiệt bằng cách thêm radiator, quạt, hoặc tăng diện tích đồng PCB
IC - mạch tích hợp là trái tim của mọi thiết bị điện tử hiện đại, từ những ứng dụng đơn giản nhất đến các hệ thống phức tạp như trí tuệ nhân tạo và điện toán lượng tử. Việc hiểu rõ cấu tạo và công dụng của IC không chỉ là kiến thức nền tảng mà còn là chìa khóa để phát triển trong lĩnh vực công nghệ.
TechCare.vn hy vọng bài viết này đã cung cấp cái nhìn toàn diện và chuyên sâu về IC, từ những khái niệm cơ bản đến kinh nghiệm thực tế. Cho dù bạn là người mới bắt đầu hay đã có kinh nghiệm, việc không ngừng học hỏi và thực hành sẽ giúp nâng cao kỹ năng làm việc với các linh kiện bán dẫn quan trọng này.
